您當前的位置：首頁 > 產品中心 > 手動二次元影像儀 >

{dede:field.title/}

查看大圖

1100-500萬能材料試驗機

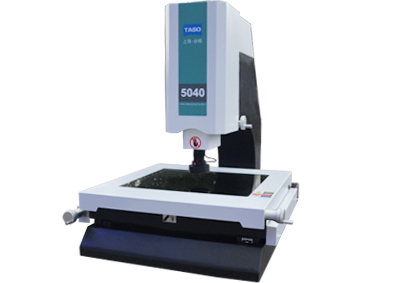

名稱：5040手動二次元影像儀

詳細信息： 型號：VMS-5040

瀏覽產品手冊

下載產品軟件

產品視頻

查看銷售/服務電話

熱線：18013147399

售前QQ：

18115517817

13405131752

售后QQ：

376561747

983904603

立即咨詢客服

產品概述

測量功能：

◆基本測量：點、線、圓、弧、橢圓的測量。

◆在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。

◆離線標注：可以在鳥瞰的全圖中進行標注尺寸。

◆幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。

◆輔助功能：復制、全選、刪除、移動、鏡像、旋轉。

◆坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。

◆坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。

◆對比：AutoCAD標準工程圖可輸入實時影像區中，令A(yù)utoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。

◆繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。

◆報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。

◆自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。

技術參數：

儀器型號	VMS-5040
外形尺寸	870×1150×1100
測量范圍	X	500
	Y	400
	Z	200
玻璃工作臺	尺寸	529×429
玻璃工作臺	承重	≤25kg
測量精度	X	≤(3.0+L/200)μm
	Y	≤(3.0+L/200)μm
	Z	≤(5.0+L/200)μm
影像測量系統	CCD	德國COMST高分辨率彩色攝像機
	物鏡	高清可連續變倍鏡頭0.7×－4.5×
	影像放大倍率	20×－180×
光源	輪廓光	LED冷光源，256級亮度可調
	表面光	6環8區LED冷光源，256級亮度可調
	同軸光	LED冷光源，256級亮度可調
軟件	REICA精密測量軟件
工作環境	溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% ，遠離振源
工作電源	220V/50Hz/10A
保修期	1年

選裝升級項：

* Z軸標準測高200mm，可選擇加高；

* Z軸可選擇加裝英國RENISHAW探針；

* Z軸可選擇加裝基恩士激光測量；

* 大視場專用鏡頭。

送貨培訓：

A、江浙滬地區由我公司人員開車送貨并安裝調試培訓。

B、其他地區機器發由物流運送，我公司技術上門安裝培訓。

儀器使用操作流程：

1、開機后打開測量軟件，打開儀器電源、LED燈源。

2、選擇合適的鏡頭倍率，并設定比例尺后開始測量。

3、關機時先關閉儀器上的電源開關，不要直接拔插頭以免電壓不穩損壞LED燈。

4、電腦不要聯網或者連接手機，以免感染病毒。

使用注意事項：

1、測量完畢后，及時關閉儀器光源，可延長使用壽命，導軌及時歸位，每半年上次導軌白油。

2、如儀器長時間不使用應罩上防塵罩防塵，以免落灰影響儀器精度。

3、儀器的擺放地點應注意避免震動和陽光暴曬。

4、擦拭儀器的時候不要用化學藥品或者濕布，可以用酒精擦拭，以干布為佳。
